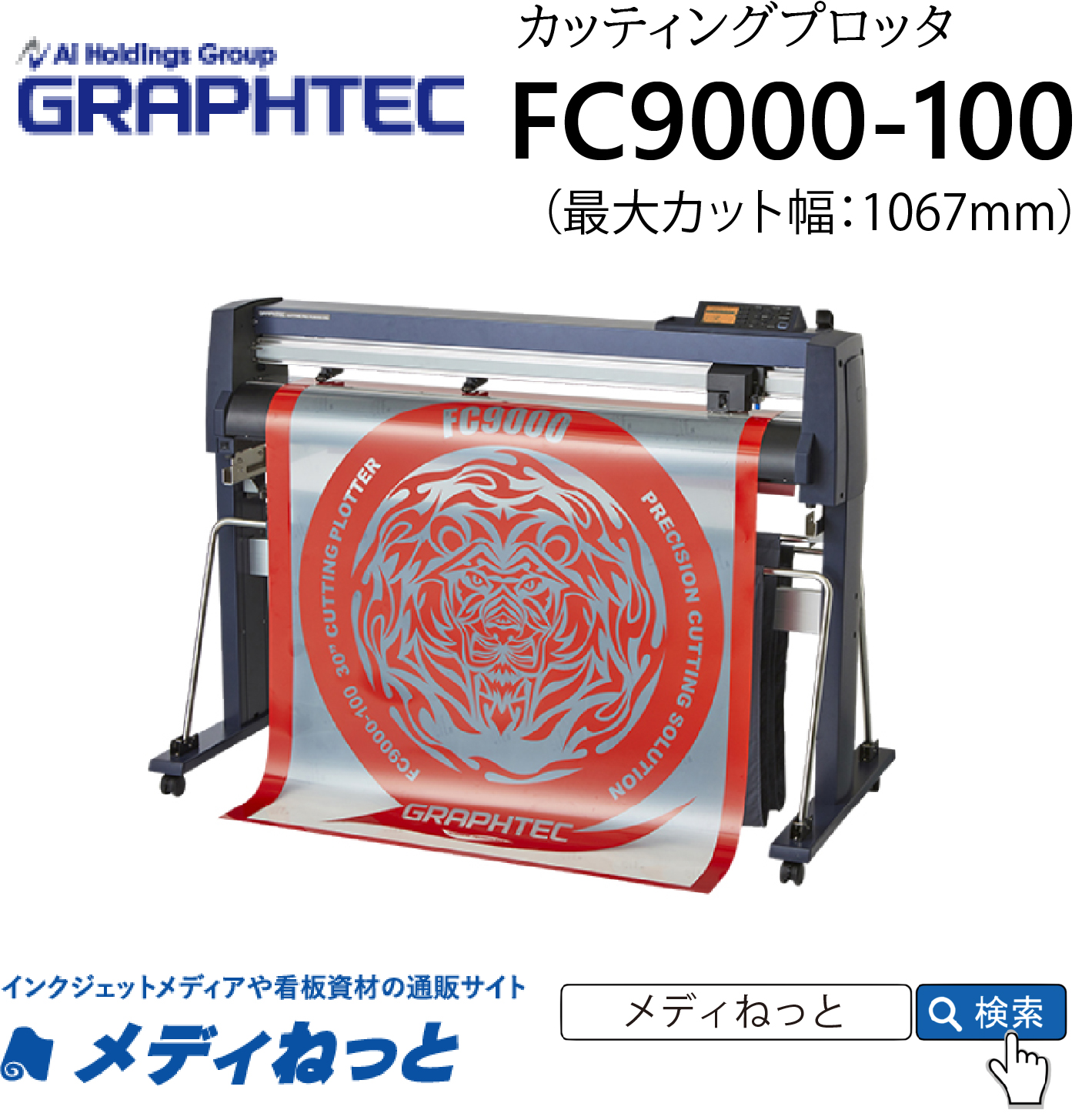

価格はお問い合わせください！

・最高水準の基本性能
グリットローリングタイプのカッティングプロッタではクラス最高の基本性能を搭載。
高品質なカットを実現。

・充実したソフトウェア
便利な標準付属ソフトウェアにより、誰でも簡単にデザイン作成や高品質なカット作業が可能。



１、サイズラインナップ
メディアに合わせて4種類からお選びいただけます。




２、最高水準の基本性能
クラス最高性能
特長1最大カット速度1485mm/s、最大加速度39.2m/s2、最大カット圧5.88N（600gf）とクラス最高性能をもち、厚いメディアから薄いメディアまで幅広く対応する高い生産性を実現しました。

３、抜群の長尺安定性（巻取りユニット装着可能）
安定した用紙搬送性と高精度なカッティング性能により15m（50ft）（メーカー様指定のフィルム、カット条件による）の長尺にも対応し、大型の看板やPOPも効率よくカットすることができます。
また、オプションの用紙巻取りユニットを装着すれば、メディアを自動的に巻き取りできます。


４、用紙巻取りユニット（オプション）
巻取りユニット超音波センサーでメディアを感知し、自動的に巻き取ります。
・対応機種：FC9000-140/160
・精度保証長さ：20m（1ジョブを1.2m以下とする）
・最大巻取りロール径：Φ180mm
※巻取り条件：
　- ロールメディア端面と紙管端面が揃っていること
　- ロールメディア幅と巻取り側紙管の幅が同一であること
※バスケット内でメディアが折れ重なると巻取りができなくなります。




■製品仕様
・外寸：1665ｘ1151(840)ｘ1232 mm
・形状：グリットローリング方式
・駆動方式：デジタルサーボ
・最大カッティング範囲
　【幅×長さ】1067mm × 50m
・精度保証範囲
　【幅×長さ】
　1047mm × 10m
　762mm × 15m
・最小装着メディア幅：50mm
・最大装着メディア幅：1224mm (48.1 inch)
・装着可能なロール紙径：76～200mm（オプションの用紙フランジ(OPH-21)装着時は160mm)
・装着可能なロール紙質量：16kg
・巻取り可能なロール紙幅 - 200 ～ 1372mm
・巻取り可能なロール紙質量 - 20kg
・最大横切りカット幅：1067mm
・最大カット速度：1485mm/s (45°方向）
・最大加速度：39.2m/s2 (45°方向)
・最大カット圧：5.88N (600gf)
・最小文字角：英数字で5mm程度 (素材・書体等によって異なる)
・メカニカルステップサイズ：0.005mm
・プログラムステップサイズ：
　GP-GL：0.1 / 0.05 / 0.025 / 0.01mm
　HP-GL：0.025mm
・反復精度：0.1mm 以下/2ｍ (メディアの伸縮は除く）
・プッシュローラ装着数：3個
・装着可能なツールの本数：1本 (オプションで2本可能)
・カッターの種類：超硬刃
・使用可能なペンの種類：油性ボールペン、水性ファイバーペン
・カット可能なメディア：
厚さ0.25mm 以下マーキングフィルム (塩ビ/ 蛍光/ 反射）・ポリエステルフィルム (指定条件あり) 高輝度反射フィルム (ダイヤモンドグレ－ド、エンジニアグレ－ド)
・LCD表示：グラフィックタイプ（240dots × 128dots）
・インタフェース：USB 2.0(Full Speed)、Ethernet 10BASE-T/100BASE-TX、(オプションでRS-232C追加可能)
・バッファサイズ：2MB
・コマンドの種類：GP-GL / HP-GL (操作パネル切替、コマンド自動切替)
対応OS：
Windows 10 (Home / Pro / Enterprise / Education) Windows 8.1 (Windows 8.1 / Pro / Enterprise) Windows 7 (Ultimate / Enterprise / Professional / Home Premium) Mac OS X 10.6～10.11 / macOS 10.12 ～ 11.0 (10.6はGraphtec Studioのみ対応) ・標準付属ソフトウェア：
Graphtec Pro Studio (*7)、Graphtec Studio、Cutting Master 4、Windows Driver
・定格電源：AC100-240V　50/60Hz (自動切替)
・消費電力：120W以下
・使用環境：10～35℃、35～75％ R.H. (結露無きこと)
・精度保証環境：16～32℃、35～70％ R.H. (結露無きこと)
・外形寸法 (約)【W×D×H】
　※スタンド・バスケット含む：1665ｘ1151(840)ｘ1232 mm
・質量 (約)【重量】
　※スタンド・バスケット含む：56 kg
・保証期間：3年間 (保証書登録が必要です)
・安全規格：PSE・UL/cUL・CE マーキング
・EMC規格：VCCI Class A・FCC Class A・CE マーキング



■標準付属品
AC電源ケーブル×1本、2極-3極変換アダプタ×1個、USBケーブル (長さ2.9ｍ)×1本、 カッタープランジャ (PHP33-CB09N-HS)×1本、カッター刃 (CB09UB-1P)×1本、 カッタ－刃調整用ル－ペ (PM-CT-001)×1個、水性ファイバー専用プランジャ (PHP31-FIBER)×1本、水性ファイバーペン (KF700-BK)×1本、本体スタンド (ST0114)×1式、バスケット×1式、付属 DVD(取扱説明書、Graphtec Pro Studio (1ライセンス)、Graphetc Studio (Mac)、Cutting Master 4、Windows driver)×1式、 セットアップマニュアル×1冊、カッター刃に関する説明書×1冊、 安全に正しくご使用いただくために×1冊、保証書×1冊

※搬入設置費・保守料金（任意）が別途になります。詳細はお問い合わせください。
