大型・高精度加工を、
もっと速く、もっと自由に。

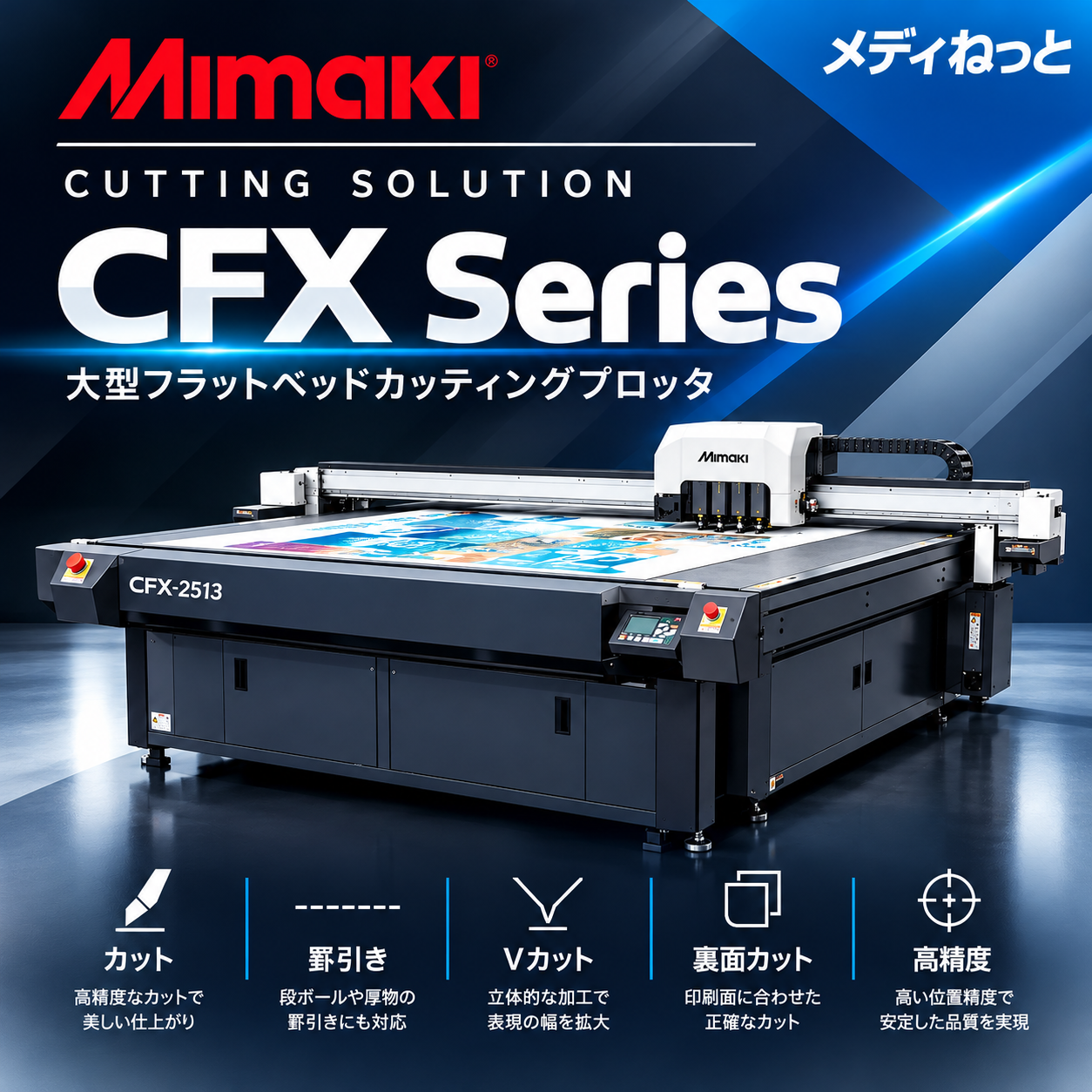

ミマキの「CFX Series」は、最大加工速度100cm/s、最大圧力30kg、 最大4種のツール同時搭載に対応したハイエンドフラットベッドカッティングプロッタです。 看板・POP・店内什器・パッケージ・工業カットまで、幅広い加工ビジネスに対応します。
CFX Seriesは、サイン・ディスプレイ、パッケージ、什器、工業用途など、 大判素材を高い生産性で加工したい現場に向けたハイエンドフラットベッドカッティングプロッタです。 3種類の加工テーブルサイズと複数のツール構成から、加工内容や将来の事業拡張に合わせて選択できます。 導入後のテーブル拡張やツール追加にも対応しています。
CFX Seriesの5つの強み
クラス最高水準の加工速度
最大加工速度100cm/sを実現。ミマキ従来機比約2倍の速度で、加工業務の効率化をサポートします。
高品質なVカット
テーブル全域の高さ精度を自動計測して加工時に追従。最大長5mの加工テーブルでもVカットの仕上がり品質を均一化します。
最大圧力30kg
位置制御モードと圧力制御モードを使い分け、硬質素材のカットや段ボールの罫引きなどに対応します。
印字面に合わせた裏面カット
カメラユニットでトンボとメディアエッジを検出。印字面を基準として裏面から正確なカットを行う加工方法に対応します。
最大4種のツールを同時搭載
標準のペンユニットに加えて最大3種の加工ツールを選択可能。異なる加工を連続して行う際のツール交換・調整の手間を軽減します。
事業の成長に合わせて拡張
導入時の用途だけでなく、将来的な加工内容の拡大にも対応。追加ツールを購入することで加工バリエーションを広げられます。
加工できる素材・用途
CFX Seriesは、加工ツールや構成に応じて、サイン・ディスプレイ関連から パッケージ、段ボール、什器、工業用途まで幅広い加工に対応できます。
サイン・ディスプレイ
看板、POP、店内什器など、大判メディアを使用したサイン・ディスプレイ制作に。
パッケージ・段ボール加工
電動レシプロやVカットを備えたECモデルでは、各種段ボールの加工、パッケージ、什器・ディスプレイ制作をサポートします。
アクリル・アルミ複合板
ルーターユニットを備えたLCモデルでは、アクリルやアルミ複合板の切削など、サイングラフィック全般の制作をサポートします。
工業カット・試作
大判素材の切断や試作、形状確認など、加工内容に合わせてツールを組み合わせた運用が可能です。
CFX Seriesは「本体だけで何でも切れる」という機械ではなく、 使用するツール・ツールセット・素材の種類や厚み・加工条件によって対応範囲が変わります。 実際の加工素材については、必要なツール構成と加工条件を事前にご確認ください。
ツールと加工モード
位置制御モード
加工深さを指定した回数切りにより、硬い素材のカット加工に対応。また、段ボールの流れ目方向の罫引きも安定した加工を行えます。
圧力制御モード
加工圧力を指定して罫引き加工が可能。軟らかい段ボールの幅方向における罫割れ・ライナー割れの軽減をサポートします。
IC-モデル
型式：CFX-TD1
最小限のツール構成で、パッケージと汎用サイングラフィックスの制作を始めたいユーザーに適したエントリーセットモデルです。
EC-モデル
型式：CFX-TR1VAD2
電動レシプロとVカットを追加。各種段ボールによるパッケージ、什器、ディスプレイ制作を重視するユーザーに適した構成です。
LC-モデル
型式：CFX-TR1VAD2M
ルーターユニットを追加し、アクリルやアルミ複合板の切削など、サイングラフィック全般への対応を想定した構成です。
CFX Series 3モデル比較
3モデルの大きな違いは「加工できるワークサイズ」です。 4×8板中心ならCFX-2513、長尺加工や連続生産を重視するならCFX-2531、 最大5mクラスの加工を求めるならCFX-2550が候補になります。
| 項目 | CFX-2513 | CFX-2531 | CFX-2550 |
|---|---|---|---|
| 有効作図範囲 | 1,300×2,540mm | 3,190×2,540mm | 5,080×2,540mm |
| セット可能ワーク | 1,890×2,570mm | 3,780×2,570mm | 5,670×2,570mm |
| 最大速度 | 100cm/s | 100cm/s | 100cm/s |
| 最大加速度 | 0.7G | 0.7G | 0.7G |
| 反復精度 | ±0.03mm | ±0.03mm | ±0.03mm |
| 本体重量 | 440kg | 660kg | 880kg |
| 標準価格（税別） | 8,961,000円 | 11,639,000円 | 14,626,000円 |
あなたに合うモデルは？
4×8板を中心に加工したい
- 標準的なサインディスプレイ用途
- 看板・POP・試作など
- 比較的コンパクトな加工エリアから始めたい
長尺加工と生産性を両立したい
- 4×8板のトグルカットを活用したい
- 連続加工の効率を高めたい
- 加工サイズを大きくしたい
最大5mクラスを加工したい
- 長尺サイン・バナー
- 大型パッケージ
- 大判素材を一度に加工したい
詳細仕様
| 駆動方式 | X/Y軸：ACサーボ Z/Θ軸：DCサーボ | ||
| 最大速度 | 100cm/s ※加工速度は材料・使用ツールによる | ||
| 最大加速度 | 0.7G | ||
| 距離精度 | ±0.1mmまたは移動距離の±0.1%のどちらか大きい方 | ||
| 原点再現性 | ±0.15mm以下 | ||
| 最大作図可能高さ | ツールにより異なります。最大54mm対応ツールあり | ||
| 盤面ワーク最大重量 | 50kg/㎡以下（集中荷重無きこと） | ||
| インターフェイス | RS-232C／イーサネット | ||
| 添付ソフトウェア | FineCut/Coat9 | ||
| 本体電源 | 単相200～240V 50/60Hz 12A以下 | ||
| 本体消費電力 | 2,880W以下 | ||
| 使用可能温度 | 5℃～35℃ | ||
| 使用可能相対湿度 | 35～75％Rh | ||
| 無償保証期間 | 1年間 | ||
※仕様・デザイン・寸法などは技術的改善等により予告なく変更される場合があります。 詳細な設置条件、電源条件、使用環境については導入前にご確認ください。
CFX Seriesを導入するメリット
01｜加工工程の効率化
最大100cm/sの加工速度と、複数ツールの同時搭載により、素材や加工内容が変わる現場でも効率的な運用を目指せます。
02｜製品提案の幅を広げられる
看板・POPだけでなく、パッケージ、什器、ディスプレイ、工業カットまで用途を広げられるため、多様な顧客ニーズへの対応力を高められます。
03｜試作から量産まで対応しやすい
カット、罫引き、Vカットなどの加工を組み合わせることで、サンプルや試作品の製作から継続的な加工業務まで幅広く活用できます。
04｜将来的な用途拡張
導入後も用途に応じてツールを追加できるため、新しい加工サービスを始めたい場合にも拡張性を活かせます。
CFX Series よくある質問
CFX Seriesとはどのようなカッティングプロッタですか？
CFX Seriesは何を加工できますか？
CFX-2513・2531・2550の違いは何ですか？
CFX SeriesはVカットに対応していますか？
ツールは何種類搭載できますか？
ECモデルとLCモデルの違いは何ですか？
印刷した素材を裏面からカットできますか？
CFX Seriesの最大加工速度はどのくらいですか？
CFX Seriesの価格はいくらですか？
導入時に何を確認すればよいですか？
大判カット加工の可能性を、次のステージへ。
CFX Seriesは、加工サイズ・ツール・用途を組み合わせて、 サイン、ディスプレイ、パッケージ、什器、工業用途まで対応範囲を広げられる ハイエンドフラットベッドカッティングプロッタです。
※その他、詳細はメーカー様のホームページをご覧ください。
商品説明
価格はお問い合わせください！ ミマキ「CFX Series」は、看板・POP・店内什器・パッケージ・段ボール・工業カットなど、幅広い加工に対応するハイエンドフラットベッドカッティングプロッタです。 最大加工速度100cm/s、最大圧力30kg、最大4種のツール同時搭載に対応し、大判素材のカット・罫引き・Vカットなどを効率的に行えます。カメラユニットによるトンボ・メディアエッジ検出にも対応し、印刷面に合わせた裏面カットも可能です。 加工テーブルはCFX-2513、CFX-2531、CFX-2550の3モデルをラインアップ。用途や加工サイズに応じて選択でき、ECモデルでは段ボール・パッケージ・什器、LCモデルではアクリルやアルミ複合板の切削など、目的に合わせたツール構成を選べます。 大判サイン・ディスプレイ制作からパッケージ、什器、試作、工業用途まで、加工ビジネスの生産性向上と対応領域の拡大をサポートするカッティングソリューションです。
商品仕様
| 製品名: | 【カッティングプロッタ】Mimaki CFX Series |
|---|---|
| 型番: | CFX |
| メーカー: | 株式会社ミマキエンジニアリング（Mimaki） |
