価格はお問い合わせください！


Compact & Multi Cutting －アイディアをすぐにカタチに－

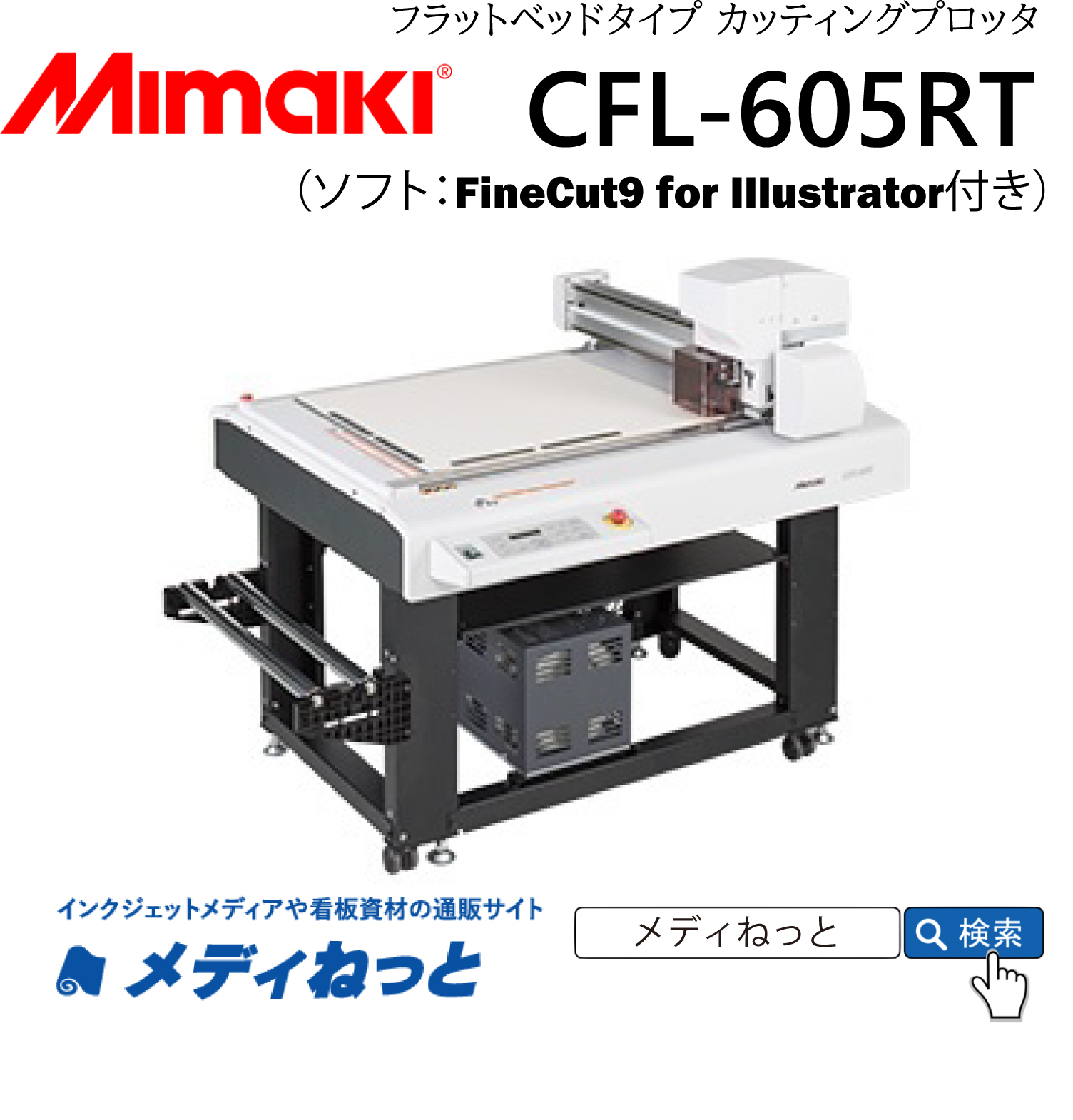

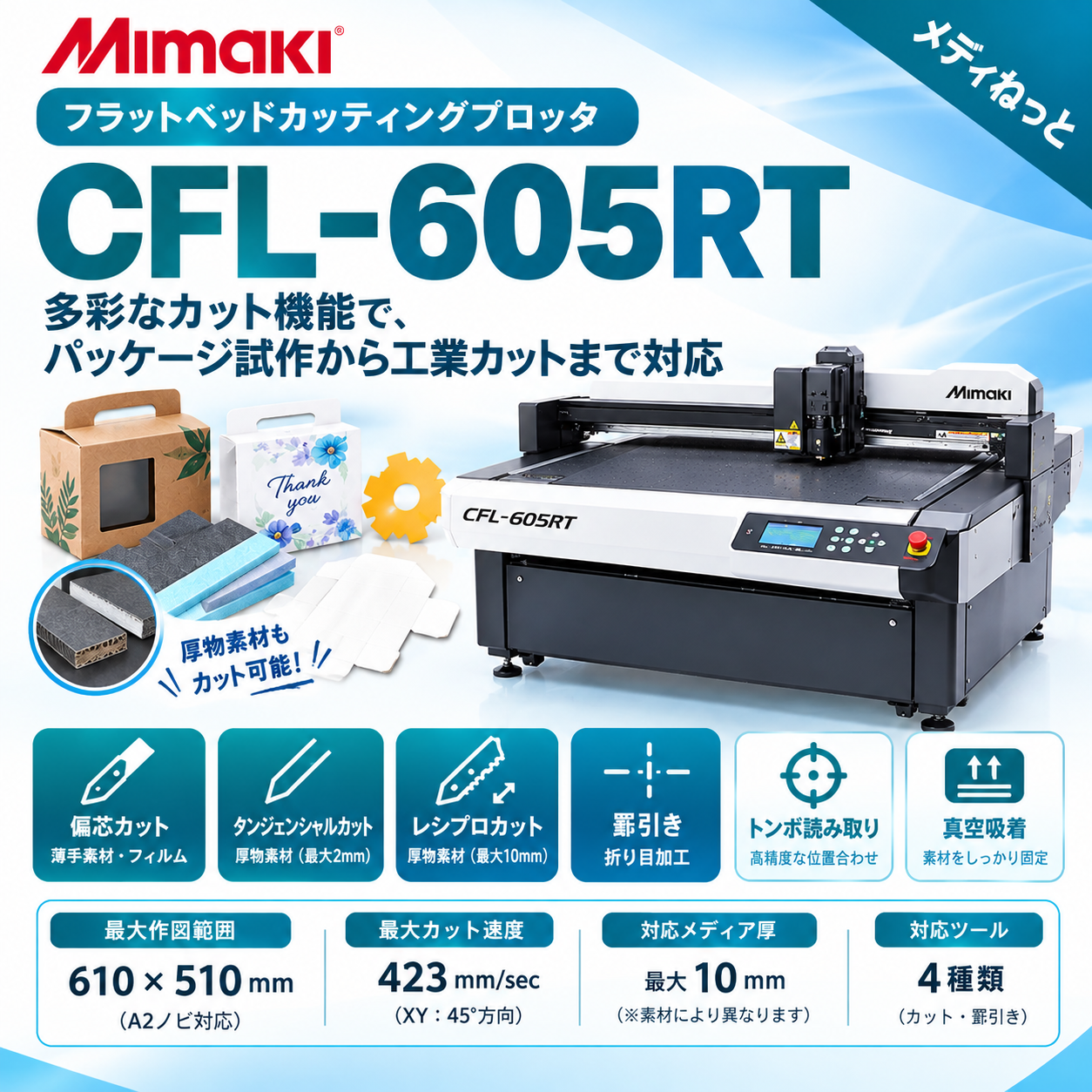

小型ながら偏芯カット、タンジェンシャルカット、レシプロカット、罫引きが行えるA2ノビサイズのフラットベッドカッティングプロッタ『CFL-605RT』。
カッティング技術を詰め込み、パッケージに使用されるコートボール等のカット、曲げに必要な罫引き線の加工、緩衝材に利用される発泡材のレシプロカットが１台で行え、試作の作成、オンデマンドのパッケージ生産を後押しします。


■オンデマンド生産をサポートする１台４役
・偏芯カット
・タンジェンシャルカット
・レシプロカット
・罫引きローラー
などができます。

■組合せでパッケージのオンデマンド化を実現
別売のUJF-6042MkIIと組み合わせることで、製品へのプリント、パッケージへのプリント、パッケージ、緩衝材のカットまでを一貫しておこなえ、商品のオンデマンド生産を実現します。

【主な特長】
■小型マルチカット
小型ながらも偏芯カット、タンジェンシャルカット、レシプロカット、罫引きなど充実の機能が搭載されたCFL-605RT。
パッケージ等のサンプルや少ロットグッズの制作などに最適です。

■緩衝材がカットできるレシプロカッターを搭載
カッター刃を振動させながら切るレシプロカッターにより、厚い素材もきれいに切れるため、梱包時に商品を保護する緩衝材（あんこ）も一緒に作成できます。最大カット厚み10mmを実現します。

・レシプロカッター レシプロカッター（上下振動）
上下振動するカッターで、厚い素材を鋭くカット。
段ボールや発泡ボードのカッティングに最適です。
刃先方向の制御をすることで、薄い素材から厚い素材を幅広くカバーしています。
フェルトマット上に材料を吸着させてカットします。

【レシプロカットに適した素材】
段ボール、ウッドラック、スポンジ等の発泡ボードなど

★最大振動回数：約3,000往復／分
★振動ストローク：５mm
★カット圧力：1,500g
★最大カット厚：10mm ※材料により異なります



■厚みのある素材がカットできるタンジェンシャルカッターを搭載
カット圧を低圧から高圧まで細かく調整し、薄手のフィルムや最大カット厚み2mmまでの素材のカッティングを実現します。

・タンジェンシャルカッター
タンジェンシャルカッター（押し切り）
進行方向に刃先を正確に自動制御、特に段ボール、発泡ボードのカットに適した方法です。

【タンジェンシャルカットに適した素材】
コートボール、反射シート、各種ゴム、各種工業用材料、F・G段ボール

★カット圧力：500～1,500g ※材質により最適な圧力は異なります
★最大カット厚：２mm ※材料により異なります



■１台でカット・罫引き可能
素材をくり抜くカット線、折り曲げて成形するための折目線（罫引き）を一台のマシンで引くことができます。
紙に限らずPETやユポ素材などのフィルムにも活用可能です。

・偏芯カッター
１mmまでの素材に。
カット圧を30～1,000gで調整して最適なカットが行えます。



・罫引きローラー
先端が丸い形状のローラーで折り目を付けパッケージを美しく仕上げます。
圧力は500～1,500gの範囲で変更可能。



■トンボマーク読み取りで完成度を高める
メディアにプリントされたトンボを読み取りセンサーが的確にマークを読み込み、正確な位置でカットします。



■ヘッド構成を組み合わせ様々な工程への対応を実現
用途に応じてヘッド内のツールを切り替えることで、複数のカット工程を行えます。

【取り付け可能なツール】
［Aユニット］
ペン・偏芯カッター

［Bユニット］
レシプロカッター
タンジェンシャルカッター
罫引きローラー
※各ヘッドのツールはお客様にて付け替え作業が必要です。



■素材の浮きを軽減させる真空吸着機構
軽量や薄手の素材が浮くのを軽減させる多様な機構を装備。
レシプロカッターを作動する際などは素材をバキュームで固定。
ブロワーは収納型で省スペースを実現。
また、マシンの左側にあるロールホルダーから繰り出した吸着シート（SPC-0787）で素材を覆うことで、通気性のある素材の固定にも有効です。

※レシプロ時にはフェルトマット605（SPC-0785）を必ず敷いてカットしてください。
※バキュームで吸着しきれない素材をセットする場合は、粘着テープを使って、ワークの４辺を固定してください。
※吸着シートは別売りです。



活用例：UVプリンタと組み合わせて簡単モックアップ制作！
これまで製品に合わせたパッケージの試作サンプルを作成する場合、印刷本誌で行うにはデザイン案の絞込み、外注先との打合せ、外注先での作成等々、時間と費用がかかっていました。
CFL-605RTに別売りのUJF-6042MkIIを組み合わせることで、製品やパッケージのプリントから緩衝材作成までを一貫して行えます。
試作サンプルの作成、小ロットの生産をオンデマンド化し、少量多品種の展開を容易にするとともに、完成までのコストとリードタイムを削減します。


CFL-605RT x UJF-6042MkII
フラットベッドプリンタUJF-6042MkIIとは
UV硬化インクを使用したA2サイズまでプリント可能なフラットベッドプリンタです。
製品へのプリントはもちろん、パッケージのプリントにもご使用いただけます。



■2種類の専用ソフトを標準添付
・高機能プラグインプラグインソフトウェア「FineCut9 for Illustrator」
Adobe Illustrator対応のプラグインソフト。
画像から輪郭カットデータを作成したり、タイリング機能による長尺分割カットなど高度なカッティングニーズにお応えします。



・簡単操作の入門アプリケーション「Simple Cut」
図形や文字を描画、編集し、どなたにでも簡単にカッティングデータを作成いただけます。



■製品仕様
方式：フラットベッド方式
駆動方式：X/Y/Z/Θ軸：DCサーボモータ
メディア固定方式：バキュームユニットによる真空吸着
セット可能メディアサイズ：630mm×530mm
カット可能範囲：610mm×510mm
最大カット速度：XY：423mm/sec（45°方向）　Z：30mm/sec
最大カット圧：偏芯カッター 1,000g / タンジェンシャルカッター・罫引き 1,500g
最大カット可能メディア厚：レシプロカッター 10mm（タンジェンシャルカッター 2mm） ※1
セット可能メディア重量：10kg（点荷重不可）
静的精度：
・反復精度：0.2mm以下（メディアの伸縮は除く）
・距離精度：移動量×±0.2%以下、または±0.1mm以下のどちらか大きい方
・原点再現性：0.1mm以下
Aユニット：偏芯カッター or ペン
Bユニット：レシプロカッター or タンジェンシャルカッター or 罫引きツール
コマンド：MGL-Ⅱc3
適合規格：VCCIクラスA、FCCクラスA、米国安全規格UL（UL60950-1）、 CEマーキング（機械指令、RoHS指令）、CBレポート、REACH
インターフェイス：USB 2.0(High Speed) 、RS-232C、Ethernet
騒音：70db以下（レシプロ / ブロワー作動時）
動作環境：使用可能温度　5～35℃、35～75％RH （但し 結露なきこと）
精度保証温度：12～25℃、45～65％RH （但し 結露なきこと）
電源仕様：単相AC100V-120V/200-240V、50/60Hz
本体消費電力：500W以下
外形寸法（W×D×H）：1,320mm×1,045mm×1,100mm
重量：109kg（ブロワー23kg含む）
無償保証期間：1年間

※1 素材によりカット可能な厚さは変化します。

※注意
・記載の仕様、デザイン、寸法などは、技術的改善等により予告なく変更する場合があります。
・記載されている会社名、商品名は各社の商標または登録商標です。
・製品購入にあたって、設置、操作指導などを依頼される場合には、商品価格以外に別途費用が発生します。
・本製品（ソフトウェア含む）に関するお問い合わせおよびサポート、記載内容については、国内限定とさせていただきます。
・機材を末永くご利用いただくために、安心便利な「保守契約」をお勧めします。

※設置指導費が別途になります。詳細はお問い合わせください。
